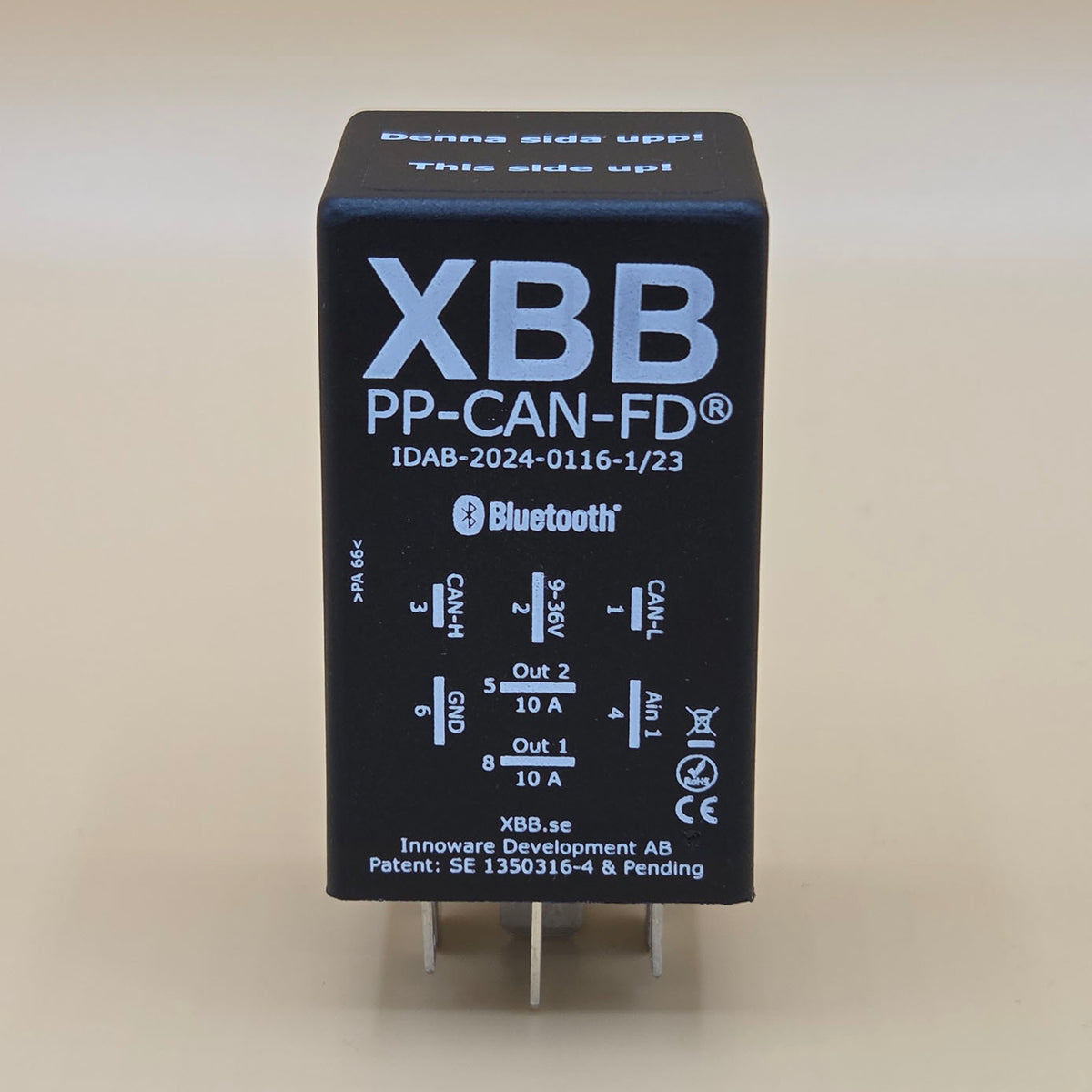

XBB PP-CAN-FD

XBB PP-CAN-FD er en programmerbar CAN- og CAN FD-gateway for fast montering i kjøretøy. Den har XBB Dongle-funksjonaliteten innebygd, så separat Dongle ikke trengs i installasjoner der PP-CAN-FD brukes.

Slik fungerer den

Enheten kobles direkte til kjøretøyets CAN-buss, tolker signalene i henhold til valgt XBB-oppskrift og styrer de to utgangene. Den kan for eksempel styre ekstralys og tilbehør som skal følge fjernlys eller tenning. PP-CAN-FD kan også fungere som master for andre XBB-produkter via en kryptert 2,4 GHz-forbindelse. Opptil tre XBB-moduler, for eksempel PowerUnit, PowerUnit 6 eller Smart Button, kan kobles til samtidig hvis de innebygde utgangene ikke er nok.

I motsetning til XBB Dongle monteres PP-CAN-FD ikke i diagnoseporten. Den kobles til kjøretøyets elektriske system og CAN-buss, og installasjonen krever derfor kunnskap om bilelektrisk arbeid. Den kan være aktuell når kunden ikke kan eller ønsker å bruke diagnoseporten, og enkelte kjøretøymodeller krever PP-CAN-FD i stedet for XBB Dongle.

Egenskaper

• To utganger på 10 A hver. Utgangene kan kobles sammen for å dele belastningen
• Strømforbruket på hver utgang vises fortløpende i XBB Configurator-appen
• Analog inngang på pinne 4, for eksempel for manuell aktivering av utgangene
• Innebygd tre-akset akselerometer og spenningsovervåking
• Fullstendig innstøpt elektronikk som tåler tøffere miljøer enn en standard XBB PowerUnit. Kan monteres i motorrom på et beskyttet sted, med avstand til varmekilder
• Beholder innstillingene og kobler til hele systemet igjen i løpet av få sekunder etter strømbrudd

Tekniske data: 12 V kjøretøysystem med negativ jord; driftsspenning 9–36 V DC. To utganger på 10 A hver. Tilkobling med 7-polig relésokkel etter DIN 72552. Typegodkjent etter UN ECE R10, godkjenningsnummer E5*10R06/03*0772*00.

Kompatibilitet: Se XBBs kompatible kjøretøymodeller og resepter.

Dokumenter

• Bruksanvisning og installasjonsveiledning (svensk PDF)
• Datablad (engelsk PDF)
• EU-samsvarserklæring (svensk PDF)

Varenummer fra produsenten: IDAB-2024-0116-1.
